Den ultimative guide til kobberkapillærrør: Alt hvad du behøver at vide

Hjertet af præcisionskøling

I en verden af HVAC, køling og præcisionsinstrumentering måles succes ofte i millimeter. I centrum af disse komplekse systemer ligger en lille, men mægtig komponent: den kobber kapillarrør .

Hvad er et kobberkapillærrør?

Et kobberkapillarrør er et højpræcisionsrør med smal bellering karakteriseret ved en ekstremt lille indre diameter (ID). I modsætning til stogard kobberrør, der bruges til VVS, er disse rør konstrueret med streng dimensionel nøjagtighed. Typisk lavet af højkvalitets fosfeller-deoxideret kobber (f.eks C12200 or TP2 ), er de designet til at håndtere højtryksmiljøer og samtidig opretholde ensartede strømningshastigheder.

Kernefunktionen: Throttling og kontrol

Den primære rolle for et kobberkapillarrør er at fungere som en gasspjæld . I en kølecyklus fungerer den som den kritiske bro mellem højtrykssiden (kondensator) og lavtrykssiden (fordamper). Ved at skabe en beregnet modstand mod strømmen af ​​kølemiddel, forårsager det et præcist trykfald, der tillader væsken at udvide sig og afkøle.

Udover køling er disse rør også uundværlige til tryktransmission . Deres evne til at transportere væske- eller gastryk med minimal volumenforskydning gør dem til guldstandarden for industrielle trykmålere og fjernmålingstermometre.

Hvad denne vejledning dækker

Valg af det forkerte kapillarrør kan føre til systemineffektivitet, kompressorfejl eller unøjagtige aflæsninger. For at hjælpe dig med at træffe en informeret beslutning giver denne artikel et dybt dyk ned i:

• Tekniske specifikationer: Forståelse af tolerancer og materialekvaliteter.
• Materialevidenskab: Hvorfor kobber stadig er det overlegne valg til disse komponenter.
• Globale applikationer: Fra husholdningskøleskabe til avanceret medicinsk udstyr.
• Udvælgelseskriterier: Nøglefaktorer at overveje, når du køber dit næste projekt.

Nøglekarakteristika for højkvalitets kobberkapillærrør

Ikke alle kapillarrør er skabt lige. For højtydende systemer er kvaliteten af ​​røret defineret af tre søjler: materialerenhed, dimensionspræcision og indvendig renlighed.

Materialeoverlegenhed: Hvorfor C12200 (TP2) kobber?

Industristandarden for kapillarrør er Fosfor-deoxideret kobber (DHP) , almindeligvis kendt som C12200 or TP2 . Denne specifikke karakter er valgt af flere grunde:

• Termisk ledningsevne: Kobber tilbyder fremragende varmeoverførselsegenskaber, hvilket er afgørende for systemer, hvor temperaturstabilisering er påkrævet.
• Korrosionsbestandighed: Det er meget modstandsdygtigt over for atmosfærisk korrosion og de kemiske reaktioner, der er almindelige i kølemiddelmiljøer.
• Formbarhed og duktilitet: På trods af dens lille størrelse kan C12200 let bøjes, flettes eller rulles op uden at revne, hvilket giver mulighed for fleksibel installation i trange rum.

Den kritiske rolle af ID-præcision (tolerance)

I et kapillarrør er Indvendig diameter (ID) er den vigtigste dimension. Selv en mikroskopisk variation i ID kan føre til betydelige ændringer i strømningsmodstanden.

• Flow kontrol: Strømningshastigheden af en væske er proportional med den fjerde potens af radius. Dette betyder, at en lille afvigelse i diameter resulterer i en massiv ændring i trykfaldet.
• Snævre tolerancer: Fremstilling af høj kvalitet sikrer tolerancer så snævre som. Dette præcisionsniveau sikrer, at hver enhed i din produktionslinje yder identisk, hvilket eliminerer behovet for konstant systemrekalibrering.

Indvendig overfladerenhed: Den "stille" kvalitetsfaktor

En af de mest almindelige årsager til fejl i kølesystemet er en "kapillær tilstopning". Rør af høj kvalitet skal gennemgå specialiserede renseprocesser for at sikre, at indervæggen er fri for:

• Resterende olier: Smøremidler fra tegneprocessen skal fjernes fuldstændigt for at forhindre reaktion med moderne kølemidler.
• Fugt: Vand inde i et rør kan fryse ved ekspansionspunktet, hvilket skaber en isprop, der stopper strømmen helt.
• Oxidskalaer: Eventuelle løse partikler eller belægninger kan migrere gennem systemet, beskadige kompressoren eller tilstoppe fine filtre.

Professionel note: Førende producenter bruger lys udglødning i en kontrolleret atmosfære for at sikre, at interiøret forbliver skinnende, glat og fri for oxidation uden behov for hård kemisk bejdsning.

Tekniske specifikationer og fremstillingsstandarder

For at sikre kompatibilitet og pålidelighed skal kobberkapillærrør overholde strenge geometriske og metallurgiske standarder. Uanset om du designer en kompakt husholdningsfryser eller en kompleks industriel sensor, er det vigtigt at forstå disse specifikationer.

Fælles størrelsesintervaller og tilpasning

Mens brugerdefinerede dimensioner ofte kræves til specifikke tekniske behov, følger industrien generelt et standardiseret område for kapillarrør:

• Indvendig diameter (ID): Strækker sig typisk fra 0,50 mm til 2,00 mm .
• Ydre diameter (OD): Falder normalt mellem 1,50 mm til 5,00 mm .
• Vægtykkelse: Præcisionskonstrueret til at håndtere specifikke sprængtryk, ofte fra 0,40 mm til 1,00 mm .
• Formfaktor: Tilgængelig i lige længder (til instrumentering) el store spoler (til højvolumen HVAC-produktion), med længder fra nogle få centimeter til flere hundrede meter.

Globale produktionsstandarder

Overholdelse af internationale standarder sikrer, at kobberets mekaniske egenskaber og kemiske sammensætning er konsistente. De mest anerkendte standarder omfatter:

• ASTM B360: Standardspecifikationen for hårdtrukne kobberkapillarrør til begrænserapplikationer.
• EN 12450: Den europæiske standard for sømløse runde kobberkapillærrør.
• JIS H3300: Den japanske industrielle standard for sømløse rør og rør af kobber og kobberlegering.

Forstå temperament (materialehårdhed)

Kobberets "temperering" refererer til dets hårdhed og fleksibilitet, som bestemmes under udglødningsprocessen. At vælge det rigtige temperament er afgørende for din montageproces:

Kvalitetstest benchmarks

Ud over dimensioner gennemgår højspecifikke rør adskillige tests for at sikre ydeevne:

1. Ekspansionstest: Sikrer, at røret kan udvides eller udvides uden at revne.
2. Eddy Current Testing (ECT): En ikke-destruktiv test til at opdage eventuelle mikroskopiske revner eller defekter i rørvæggen.
3. Flowtest: Måling af luft- eller væskestrømningshastigheden ved et bestemt tryk for at verificere "begrænser"-kapaciteten.

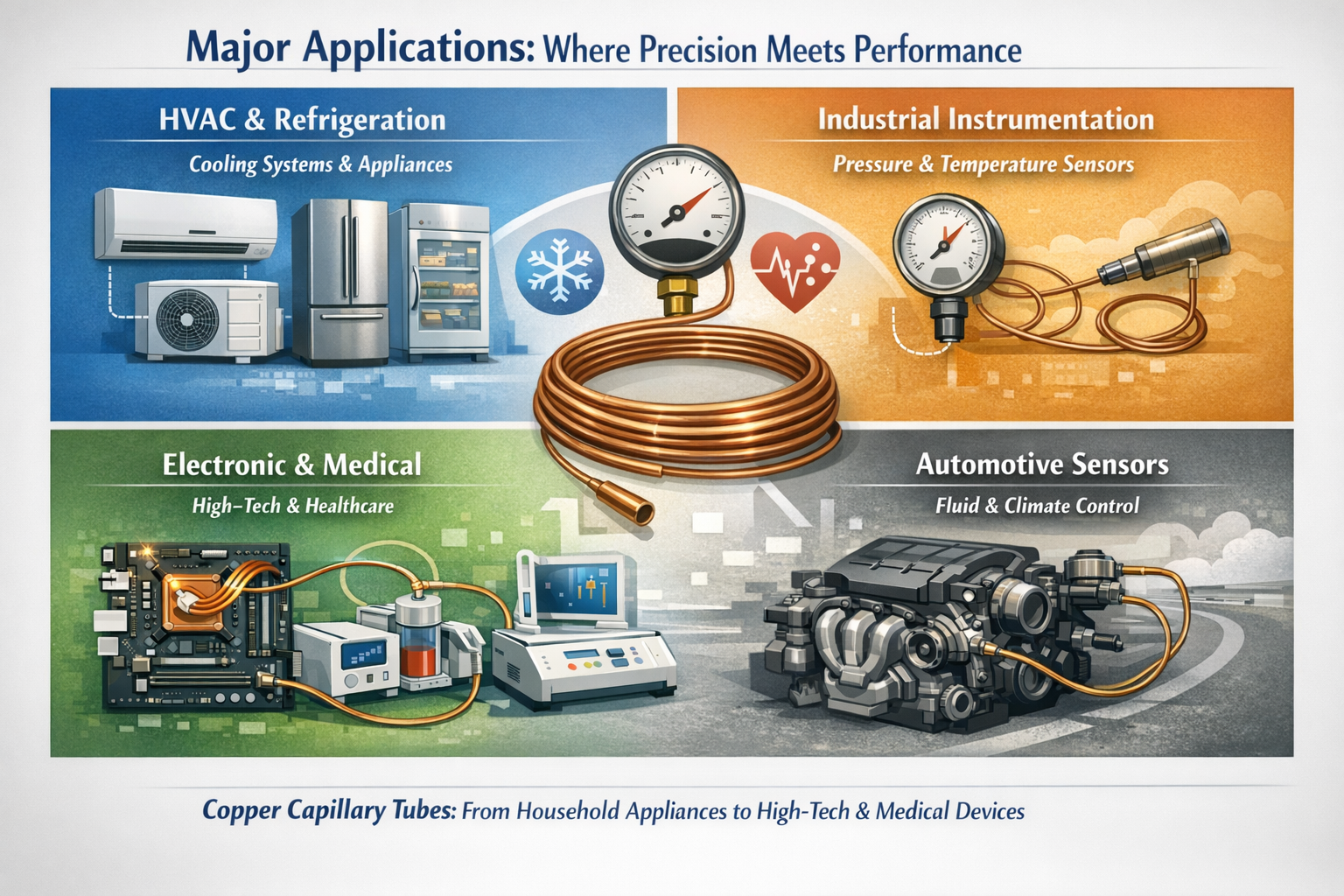

Større applikationer: Hvor præcision møder ydeevne

På grund af deres evne til at kontrollere væskestrømmen med ekstrem nøjagtighed, findes kobberkapillarrør i alt fra husholdningsapparater til livreddende medicinsk udstyr.

VVS & Køling: Det essentielle afkøling

Den mest almindelige anvendelse af kobberkapillarrør er i HVAC (Opvarmning, Ventilation og Air Conditioning) industrien. Det fungerer som det primære måleanordning i små til mellemstore kølesystemer.

• Husholdningsapparater: Ethvert husholdningskøleskab, fryser og vandkøler er afhængig af et kapillarrør til at regulere kølemiddelstrømmen.
• Aircondition: Anvendes i vinduesenheder og split-system klimaanlæg til at styre udvidelsen af kølemidlet.
• Kommercielt kølerum: Anvendes i montrer og små kølerum til konstant temperaturvedligeholdelse.

Industriel instrumentering: transmission og sansning

I industrielle omgivelser handler kapillarrøret ikke kun om flow - det handler om information.

• Trykmålere: Røret fungerer som en forbindelse, der overfører tryk fra kilden til målemekanismen. Dens lille volumen sikrer, at aflæsningen er nøjagtig uden at miste væsentlig væske.
• Temperatursensorer: Termometre med fjernpære bruger kapillarrør til at forbinde en temperaturfølende pære til en displayskive. Udvidelsen af ​​væsken eller gassen inde i røret giver en mekanisk bevægelse for at angive temperaturen.
• Niveaukontrol: Anvendes i specialiserede hydrostatiske niveaumålingssystemer.

Elektronisk og medicinsk: innovationens forkant

Efterhånden som teknologien skrumper, vokser behovet for mikroskopisk væske- og varmestyring.

• Elektroniske varmerør: I avancerede computere og rumfartselektronik bruges kobberkapillærstrukturer i "varmerør" til at transportere varme fra processorer via faseskiftkøling.
• Medicinsk udstyr: Disse rør er afgørende for den præcise levering af gasser eller væsker i laboratorieanalyseværktøjer og visse kirurgiske enheder.
• Automotive sensorer: Anvendes i forskellige hydraulik- og følelinjer inden for køretøjsklimastyring og motorstyringssystemer.

(Dette billede blev genereret af AI.)

Valgvejledning: Hvordan vælger man det rigtige rør?

At vælge det rigtige kobberkapillarrør er en balancegang mellem fysik og miljø. At vælge et rør, der er lidt for langt eller har en indre diameter (ID), der er lidt for smalt, kan reducere systemets effektivitet drastisk.

Forstå fysikken: Flow og trykfald

Ydeevnen af et kapillarrør bestemmes af den modstand, det giver. Denne modstand er et resultat af to hovedfaktorer: Indvendig diameter and Længde .

• Diameterreglen: Trykfaldet er ekstremt følsomt over for ID. Selv en forskel på 0,1 mm kan ændre flowkapaciteten med så meget som 25-30%.
• Længde reglen: Hvis ID'et er fast, øger en forøgelse af rørets længde modstanden og mindsker flowet. Omvendt øger afkortning af røret flowet.
• Forholdet: Designere bruger ofte Poiseuille-ligningen eller producentens flowdiagrammer til at beregne den nøjagtige kombination af længde og ID, der er nødvendig for en specifik BTU/Watt-kølekapacitet.

Miljømæssige og mekaniske hensyn

Ud over strømningshastigheder skal du overveje de "virkelige" forhold, hvor røret vil fungere:

• Arbejdstryk: Sørg for, at vægtykkelsen er tilstrækkelig til kølemiddeltypen. For eksempel kræver systemer, der bruger R410A, rør, der kan håndtere højere driftstryk end ældre R22-systemer.
• Vibration og træthed: I kompressorer eller bilapplikationer er vibrationen konstant. Til disse miljøer foretrækkes ofte "Halvhårde" eller "Hårde" temperamenter for at forhindre arbejdshærdning og efterfølgende revner.
• Driftstemperatur: Ekstrem varme eller kulde kan påvirke udvidelsen af metallet. Højrent kobber (C12200) foretrækkes på grund af dets stabilitet over et bredt temperaturområde.

Leverandørscreening: Sådan verificeres kvaliteten

Når du køber fra en producent, skal du ikke bare tage deres ord for det. En professionel leverandør bør levere en Mølletestcertifikat (MTC) der inkluderer:

1. Kemisk sammensætning: Bekræftelse af kobberrenhed (f.eks. Cu 99,9%).
2. Mekaniske egenskaber: Trækstyrke, forlængelse og hårdhed (temperering).
3. Renlighedsrapport: Kvantitative data om mg/m² intern rest.
4. Tolerancebekræftelse: Bekræftelse af, at ID og OD opfylder de aftalte præcisionsstandarder.

Pro tip: Spørg altid, om leverandøren udfører en "Nitrogen Purge" under udglødningsprocessen. Dette sikrer, at indersiden af ​​røret forbliver fri for sort oxidskala, som er kølekompressorers #1 fjende.

Præcisionsfremstilling hos Zhejiang Jingliang kobberrørsprodukter

Når man køber komponenter til industrier med stor indsats, er producentens arv og infrastruktur lige så vigtig som selve produktet. Zhejiang Jingliang Copper-Tube Products Co., Ltd , etableret i 1994, bringer over tre årtiers specialiseret ekspertise til produktion af højpræcision kobber kapillarrør.

En omfattende industrikæde

Beliggende i Tangpu Town - Østkinas berømte "hjem for kobberrør" - driver Jingliang en komplet, vertikalt integreret industrikæde. Vores 20.000 kvadratmeter anlæg integrerer alle kritiske produktionstrin:

• Smeltning og ekstrudering: Sikring af råmaterialets renhed af vores kobber lige fra starten.
• Præcisionstegning og rulning: Anvendelse af avanceret behandlingsteknologi til at opnå de mikroskopiske ID-tolerancer, der kræves for kapillær ydeevne.
• Lys udglødning: Vores udglødning med kontrolleret atmosfære sikrer, at rørene forbliver oxidationsfrie og opnår den nøjagtige "temperation" (blød, halvhård eller hård), som vores kunder kræver.

Smart fremstilling og kvalitetskontrol

Som en "Top Ti Copper Tube Enterprise" er vi gået hen imod Intelligent fremstilling . Alene i 2022 oversteg vores årlige produktion 7.500 tons , med en værdiproduktion på 450 millioner yuan. Denne skala giver os mulighed for at fungere som en foretrukken leverandør for adskillige børsnoterede grupper og internationale kunder.

Vores kvalitetssikringsprotokol er kompromisløs:

• Eddy Current Testing (ECT): Hvert rør scannes for mikroskopiske overflade- og indre defekter.
• Præcisionsflowtest: Sikring af, at hver batch opfylder de specifikke droslingskrav til dine HVAC- eller instrumentsystemer.
• Indvendig renlighed: Vores specialiserede tegne- og rengøringsprocesser sikrer, at de indvendige vægge er fri for olie, fugt og skæl – afgørende for at forhindre tilstopning af systemet.
