Den ultimative guide til TP2 kobberrør: egenskaber, applikationer og industristandarder

Del 1: Introduktion til TP2 kobberrør

1.1 Definition af TP2-kobber: Industristogarden

TP2 kobber er et fosfellerdeoxideret kobber med et højt restfosfellerindhold. Inden feller metallurgi er det klassificeret under den kinesiske stogard GB/T 1527 , som funktionelt svarer til det internationale anerkendte ASTM C12200 (Cu-DHP) .

"P" i TP2 står feller Fosfor , som tilsættes under smelteprocessen for at fjerne ilt. Ved at "deoxidere" kobberet skaber producenterne et materiale, der er væsentligt mere pålideligt til industrielle anvendelser end standard rent kobber, især når varme og svejsning er involveret.

1.2 Betydningen: Hvorfor deoxideret kobber betyder noget

Den primære betydning af TP2 kobber ligger i dens svejsbarhed . Traditionelt "hårdbeg" kobber (som T2) indeholder spormængder af ilt. Når T2 opvarmes eller svejses i en brintrig atmosfære, lider den af ​​​​"brintskørhed", hvilket fører til mikroskopiske revner og struktursvigt.

TP2 løser dette problem. Fordi fosforet allerede er bundet til og fjernet ilten, kan TP2 kobberrør loddes og svejses sikkert, hvilket sikrer lækagesikre samlinger. Dette gør det til "guldstandarden" for systemer, der skal holde højtryksgasser eller -væsker i årtier.

1.3 TP2 vs. TP1: En kort sammenligning

Mens begge er fosfor-deoxiderede, kommer valget mellem dem ofte ned til en afvejning mellem termisk/elektrisk ledningsevne and tilsluttede pålidelighed :

• TP1 (lavt fosfor): Indeholder mindre fosfor (0,005% til 0,012%). Det giver højere ledningsevne, men er lidt mere følsomt under komplekse svejseprocesser.
• TP2 (høj fosfor): Indeholder mere fosfor (0,013% til 0,050%). Det er det foretrukne valg for VVS- og køleindustrien fordi dens overlegne svejseydelse opvejer det lille fald i ledningsevnen.

1.4 Almindelige anvendelser og industrier

TP2 kobberrør er "kredsløbssystemet" i moderne infrastruktur. På grund af deres unikke blanding af korrosionsbestandighed og termisk effektivitet er de uundværlige i:

• HVAC/R (Opvarmning, Ventilation, Aircondition og Køling): Anvendes til kølemiddelledninger og fordamper/kondensatorspoler.
• VVS og gas: Sikker transport af drikkevand og medicinske gasser.
• Strøm og energi: Varmevekslere i kraftværker og kølesystemer til vedvarende energi hardware.
• Automotive: Bruges i stigende grad i de termiske styringssystemer for batterier til elektriske køretøjer (EV).

Del 2: Standarder og specifikationer

Når du køber eller specificerer TP2 kobberrør, er det afgørende at bruge den korrekte internationale nomenklatur for at sikre kvaliteten.

2.1 Fælles industristandarder

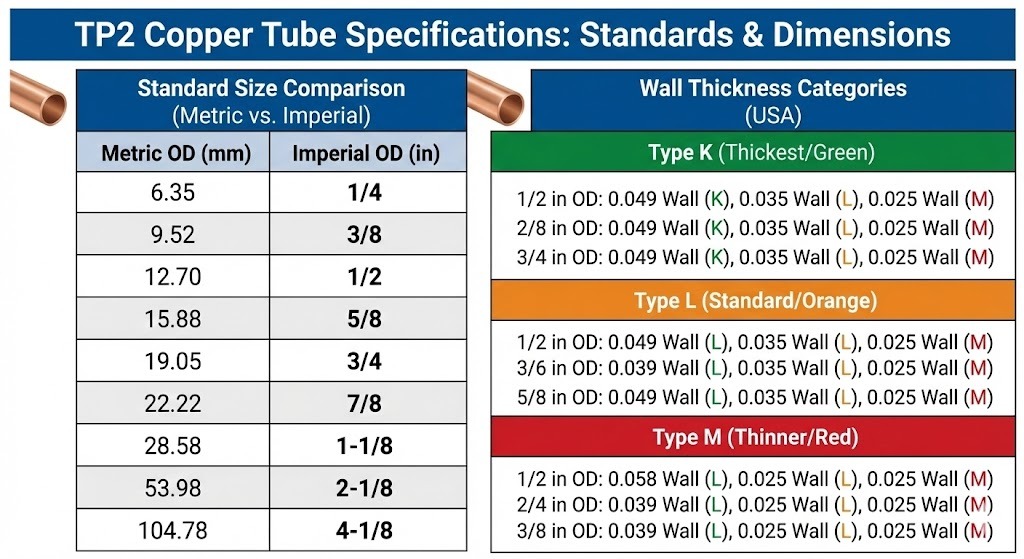

2.2 Dimensionsspecifikationer

TP2-rør er tilgængelig i en lang række størrelser, men de er generelt kategoriseret efter:

• Ydre diameter (OD): Varierer typisk fra 2 mm til over 200 mm.
• Vægtykkelse: Fra “Ultra-tynd” (0,2 mm) til “Heavy-wall” (5 mm til højtryks industriel brug).
• Tolerance: Præcisionsrør har ofte en diametertolerance på /- 0,02 mm for at sikre lufttætte tilpasninger med mekaniske koblinger.

Del 3: Kemisk sammensætning og fysiske egenskaber

3.1 Kemisk sammensætning: Fosfors roll

Ydeevnen af TP2 kobber er dikteret af dets høje renhed og den nøjagtige kontrol af fosfor. I henhold til standardspecifikationer (f.eks GB/T 5231 or ASTM C12200 ), sammensætningen er styrket reguleret:

Hvorfor 0,013 % - 0,050 % intervallet?
Hvis fosfor er under 0,013 %, kan deoxidationen være ufuldstændig, hvilket kan risikere skøre samlinger under svejsning. Hvis den overstiger 0,050%, falder den termiske og elektriske ledningsevne betydeligt, hvilket reducerer effektiviteten af ​​varmevekslere.

3.2 Fysiske og mekaniske egenskaber

TP2 kobberrør er værdsat for deres "bløde" styrke - de er stærke nok til at holde høje tryk, men duktile nok til at blive bøjet til komplekse spoler uden at revne.

A. Trækstyrke og udbyttestyrke

Trækstyrke baggrund af rørets "temperation" (hård):

• Blød (udglødet, M): >= 195 MPa. Meget fleksibel, ideel til håndbøjning og strømspoler.
• Hård (H): >= 295 MPa. Stiv og stærk, bruges til lige rørføringer i VVS- og industrilinjer.
• Udbyttestyrke: Varierer typisk fra 60 - 150 MPa afhængig af temperamentet.

B. Forlængelse

Dette måler materialets evne til at strække, før det går i stykker. TP2 kobber har typisk en forlængelsesgrad på >= 35% - 40% (i udglødet tilstand). Denne høje duktilitet er det, der gør det muligt, at røret kan udvides, udvides eller sænkes uden brud.

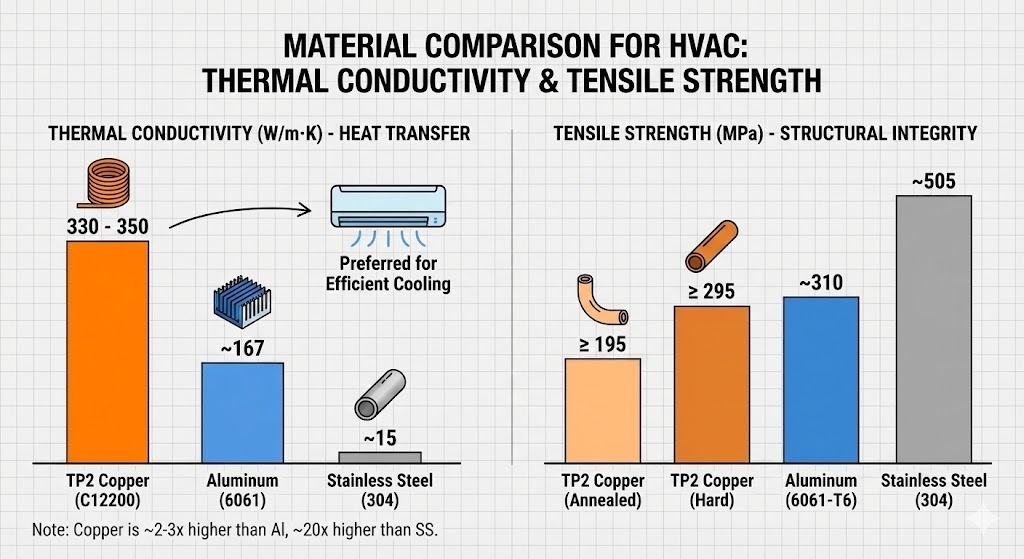

C. Termisk ledningsevne

Mens tilsætning af reducerer ledningsevnen sammenlignet med leje kobber, er TP2 stadig førende blandt metaller:

• Termisk ledningsevne: Ca. 330 - 350 W/(m·K) ved 20°C.
• Bemærk: Dette er cirka 2-3 gange højere end aluminium og 20 gange højere end rustfrit stål, hvorfor det er nødvendigt med materialer til klimaanlægs fordampere.

D. Elektrisk ledningsevne

• Elektrisk ledningsevne: >= 70% - 80% IACS (International Annealed Copper Standard).
• Selvom det er lavere end 100 % IACS af iltfrit kobber (C10200), er det mere end tilstrækkeligt til jordforbindelse og varmesynkroniseringsapplikationer, hvor svejsning også er påkrævet.

3.3 Oversigtstabel over fysiske konstanter

Del 4: Fremstillingsproces af TP2 kobberrør

Produktionen af TP2 kobberrør er en rejse fra højvarmesmeltning til højpræcision koldbearbejdning. De fleste premium TP2 rør er produceret som sømløse rør , hvilket eliminerer risikoen for svejsesømsvigt.

4.1 Trin-for-trin produktionsflow

1. Smeltning og støbning (deoxidationsfasen):
   Katodekobber med høj renhed smeltes i en induktionsovn. Under dette trin tilsættes fosfor til smeltebadet. Dette er det kritiske øjeblik, hvor ilt fjernes og omdanner batchen til TP2 kobber. Det smeltede metal støbes derefter til faste cylindriske barrer.
2. Ekstrudering (varmearbejde):
   Kobberstykket opvarmes og tvinges gennem en matrice under massivt tryk for at skabe en tykvægget hul skal. Denne "varme bearbejdning" nedbryder den støbte kornstruktur, hvilket gør metallet hårdere og mere ensartet.
3. Kold tegning og kendelse:
   For at opnå den endelige diameter og vægtykkelse gennemgår røret flere trin af Kold tegning or Koldvalsning (Pilgerning). Røret trækkes gennem gradvist mindre matricer. Denne proces øger metallets styrke gennem "arbejdshærdning".
4. Lys udglødning:
   Koldtrækning gør kobberet hårdt og sprødt. For at genoprette den duktilitet, der kræves til bøjning og afbrænding (især for "bløde" eller "halvhårde" temperamenter), opvarmes rørene i en ovn med kontrolleret atmosfære (normalt nitrogen eller brint) for at forhindre oxidation. Dette resulterer i en ren, "lys" overflade.
5. Efterbehandling og rengøring:
   Rørene skæres til i længden eller oprulles. Til HVAC-applikationer skal interiøret være kirurgisk leje, da enhver resterende olie eller støv kan beskadiges en kompressor.

4.2 Kvalitetskontrolforanstaltninger

For at sikre, at TP2 opfylder internationale standarder som f.eks ASTM B280 , producenter af strenge tests:

• Eddy Aktuel test: En ikke-destruktiv test, der bruger elektromagnetiske felter til at detektere usynlige revner eller gruber i rørvæggen.
• Hydrostatisk test: Røret er fyldt med højtryksvæske for at sikre, at det kan modstå trykket fra moderne kølemidler (som R-410A eller R-32).
• Dimensionel inspektion: Præcisionskalibre og lasermålere sikrer, at vægtykkelsen er ensartet - afgørende for at opretholde trykklassificeringer.

Del 5: Nøglefunktioner og fordele ved TP2 kobberrør

Hvorfor er TP2 "industriens darling"? Dens fordele rækker ud over simpel ledningsevne.

5.1 Overlegen korrosionsbestandighed

TP2 kobber danner et naturligt, beskyttende patinalag, når det udsættes for elementerne. I modsætning til stål ruster det ikke. I VVS og VVS betyder det, at røret ikke vil tynde ud eller udvikle "nåle-lækager" let i løbet af en 20-30 års levetid.

5.2 Høj termisk effektivitet

Som nævnt i egenskabsafsnittet er TP2s varmeledningsevne exceptionel. I en varmeveksler giver denne mulighed for hurtigere varmeoverførsel i et mindre fodaftryk, hvilket muliggør design af kompakte, højeffektive klimaanlæg.

5.3 Fremragende "sammenføring"

Fordi TP2 er fosfor-deoxideret, er det mest brugervenlige kobber til lodning og lodning . Teknikere kan forbinde rør hurtigt ved hjælp af en uden at bekymre sig om, at metallet bliver skørt, eller at samlingen svigter under vibrationer.

5.4 Duktilitet og formbarhed

TP2 kobber kan lade bøjes, udvides eller "swaves" uden specialister tungt maskineri. Denne fleksibilitet er afgørende for installation af kølemiddelledninger i trange rum eller skabelse af komplekse fordamperspiraler.

5,5 100 % genanvendelighed

Kobber er et "permanent" materiale. TP2 kobberrør kan genbruges på ubestemt tid uden tab i ydeevne. I en æra af ESG (Environmental, Social and Governance) mål, er brug af kobber og bæredygtigt valg til grønne bygningscertificeringer.

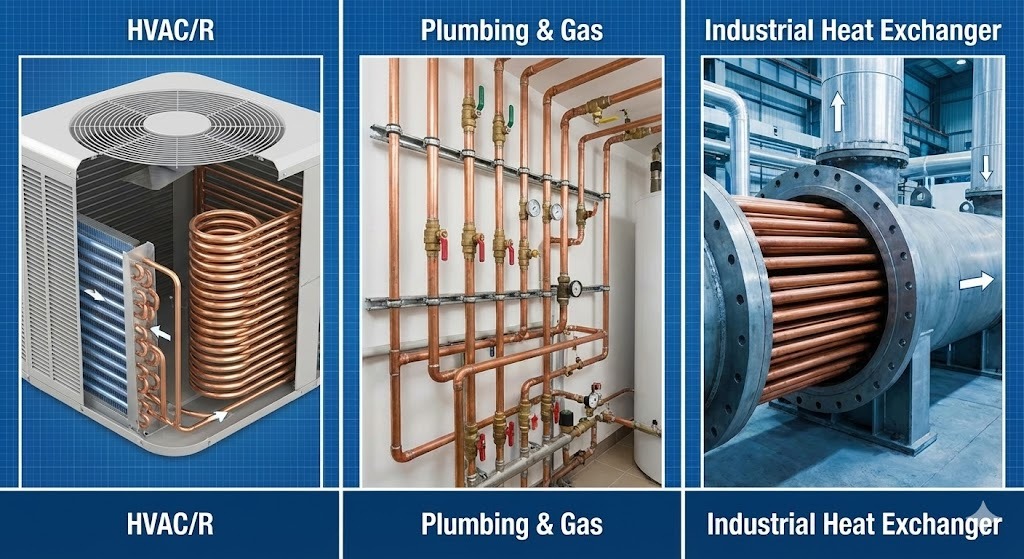

Del 6: Anvendelser af TP2 kobberrør på tværs af industrier

6.1 HVAC og køling: Systemets hjerte

Dette er den mest dominerende sektor for TP2 kobber. Moderne kølemidler fungerer ved høje tryk, hvilket kræver den sømløse pålidelige giverhed, som TP2.

• Aircondition og varmepumper: Bruges til at forbinde indendørs og udendørs enheder. TP2s duktilitet gør det muligt at afbrænde den og forbindes til ventiler uden udheder.
• Køling: Anvendes i supermarkeds kølekæder og industrielle frysere. TP2-rør er ofte "indvendige rillede" (tilføjer interne mikrofinner) for yderligere at øge varmeoverførselsoverfladearealet, hvilket gør systemet mere energieffektivt.
• Fordampere og kondensatorer: Rørets høje varmeledningsevne sikrer, at varme udveksles hurtigt mellem kølemidlet og luften.

6.2 VVS og vandfordeling

I mange avancerede bolig- og erhvervsbygninger er TP2 kobber det foretrukne valg til vandsystemer på grund af deres levetid og sundhedsmæssige fordele.

• Drikkevand: Kobber er naturligt antimikrobielt, hæmmer væksten af bakterier som Legionella .
• Afløb og udluftning: Fordi TP2 modstår korrosion fra gråvand og hårde sæber, bruges til holdbare afløbssystemer, der kan holde i over 50 år.
• Gasrør: Dens evne til at håndtere højt tryk og modstå ild (ikke-brændbar) gør den til det sikreste valg til transport af medicinske gasser på hospitaler eller naturgas i hjem.

6.3 Industrielle og kemiske anvendelser

Ud over standardbygninger håndterer TP2 kobber de "tunge løft" i produktionsanlæg.

• Varmevekslere: Anvendes i oliekølere, kraftværksdampkondensatorer og kemisk behandling.
• Procesrør: TP2 er ideel til transport af væsker, der ikke er sikre, men som kræver et stabilt temperaturmiljø.
• Termiske solfangere: Anvendes i "stiger"-rørene på solvarmere til at absorbere og overføre solvarme til vandbeholderen.

6.4 Elektriske og jordingsapplikationer

Mens TP2 har lidt lavere ledningsevne end rent T2 kobber, gør dens overlegne styrke og korrosionsbestandighed den nyttig til specifikke elektriske roller:

• Jordstænger og ærmer: Anvendes til at beskytte elektriske systemer mod lynnedslag og overspændinger, især i jordmiljøer, hvor korrosion er en risiko.
• Terminaler og stik: Anvendes i kraftige elektriske komponenter, hvor delen skal loddes eller svejses til en anden komponent.

Del 7: Sammenføjningsteknikker til TP2 kobberrør

Pålideligheden af et kobbersystem udføres i høj grad af kvalitet af dets samlinger. Fordi TP2 er deoxideret, tilbyder det bredeste udvalg af sammenføjningsmuligheder uden risiko for materialeredbrydning.

7.1 Lodning og slaglodning

Dette er den mest almindelige metode til TP2-rør i HVAC og VVS.

• Lodning (blød lodning): Anvendes primært i boliger VVS. Det involverer fyldmetaller med et smeltepunkt under 450°C.
• Lodning (hård lodning): "Standarden" for HVAC/R. Den bruger fyldmetaller (ofte sølvbaserede) med smeltepunkter over 450°C. TP2 kobbers modstandsdygtighed over for brintskørhed giver mulighed for højtemperaturlodning med en brænder, hvilket skaber en samling, der ofte er stærkere end selv røret.

7.2 Mekaniske beslag

For miljøer, hvor åben ild ikke er tilladt (som f.eks. "ikke-fakkel"-zoner på hospitaler eller højteknologiske fabrikker), anvendes mekaniske muligheder:

• Trykpasning: Et værktøj krymper en fitting på røret ved at bruge en indvendig O-ring til en tætning.
• Kompressionsfittings: Bruger en messingmøtrik og hylster til at komprimere TP2-røret mod fittingen. Dette er almindeligt i lavtryksgasledninger og instrumentering.

Del 8: Fordele og ulemper ved TP2

For at træffe en informeret beslutning er det nyttigt at se "fordele og ulemper" opsummeret.

Fordele

• Sikker svejsning: Det høje fosforindhold forhindrer revner under højtemperatursammenføjning.
• Energieffektivitet: Enestående termisk ledningsevne sparer energi ved opvarmning/køling.
• Holdbarhed: Høj modstandsdygtighed over for generel korrosion og intern afskalning.
• Antibakteriel: Dræber naturligt 99,9% af bakterierne inden for at timer efter kontakt.
• Bæredygtig: Fuldt genanvendeligt og høj skrotværdi.

Ulemper

• Afvejning af ledningsevne: Dens elektriske ledningsevne er lavere end T2 (leje kobber).
• Omkostningsvolatilitet: Som alle kobberprodukter er prisen underlagt udsving på det globale råvaremarked.
• Tyveririsiko: På grund af den høje genbrugsværdi kan udsatte kobberrør være et mål for tyveri på arbejdspladser.

Del 9: Vedligeholdelse og pleje for lang levetid

Mens TP2-kobber er et "sæt det og glem det"-materiale, sikrer du ved at følge disse tips, at det holder i årtier:

1. Undgå overdreven flux: Ved lodning skal du bruge den mindste mængde flusmiddel, der kræves. Overskydende flux efterladt inde i røret kan forårsage lokal grubetæring.
2. Korrekt support: Sørg for, at rør understøttes af kobberbelagte eller plastikbelagte bøjler. Undgå direkte kontakt med galvaniseret stål eller jern for at forhindre galvanisk korrosion .
3. Flowhastighed: I VVS skal vandhastigheden holdes inden for de anbefalede grænser (normalt < 1,5 m/s for varmt vand) for at forhindre erosion-korrosion.
4. Rengøring: For industrielle varmevekslere vil regelmæssig skylning med milde afkalkningsmidler opretholdes den høje termiske overførselshastighed af TP2-væggene.

Konklusion: Fremtiden for TP2 kobberrør

TP2 kobberrør repræsenterer den perfekte balance mellem metallurgi og praktisk. Ved at tilføje for at deoxidere kobberet har ingeniører skabt et materiale, der ikke kun er yderst effektive til at overføre varme, men også utroligt pålideligt at installere og forbinde.

Uanset om det er i anlæg, der holder vores hjem, VVS, der leverer leje vand, eller kølesystemer i den næste generation af elektriske køretøjer, forbliver TP2 det grundlæggende klimamateriale til moderne termisk og væskestyring. Når du vælger et materiale til højtryks-, højtemperatur- eller højeffektive applikationer, står TP2 (C12200) som det gennemprøvede industribenchmark.

Del 10: Ofte stillede spørgsmål (FAQ)

For at afslutte artiklen er her nogle af de mest almindelige spørgsmål vedrørende TP2 kobberrør:

Q1: Kan TP2 kobberrør bruges til drikkevand?
A: Ja. TP2 (C12200) er meget udbredt i VVS-systemer globalt. Det er naturligt antimikrobielt og opfylder sikkerhedsstandarderne for drikkevand i de fleste jurisdiktioner.

Q2: Hvad er den største forskel mellem TP1 og TP2?
A: Den primære forskel er Fosfor indhold . TP2 har et højere fosforområde (0,013 % til 0,050 %), hvilket gør den overlegen til kraftig svejsning og lodning, mens TP1 (0,005 % til 0,012 %) giver en lidt bedre termisk/elektrisk ledningsevne.

Q3: Hvorfor foretrækker TP2 frem for T2 til HVAC-applikationer?
A: T2 kobber indeholder spor af ilt, som forårsager "brintskørhed" under svejsning, hvilket fører til revner. TP2 er deoxideret, hvilket betyder, at det kan loddes og svejses gentagne gange uden at miste strukturel integritet.

Q4: Er TP2-rør kompatibel med nye grønne kølemidler som R-32?
A: Ja. TP2 sømløse rør er designet til at håndtere det højere driftstryk forbundet med moderne miljøvenlige kølemidler, forudsat at vægtykkelsen er angivet korrekt.

Del 11: Endelig sammenligningsoversigt (udvælgelsesvejledning)

Denne tabel tjener som en hurtig reference for ingeniører til at vælge den rigtige kobberkvalitet til deres specifikke projekt.
